[TIL][C++] 250820 MMO 서버 개발 83일차: [언리얼] UMG 위젯의 Visibility 속성, [언리얼] UFUNCTION 지정자BlueprintImplementableEvent, BlueprintNativeEvent, 사용 예시: GetToolTipWidget을 오버라이드 해보자

주의사항: 해당 글은 일기와 같은 기록용으로, 다듬지 않은 날것 그대로인 글입니다.

[언리얼] UMG 위젯의 Visibility 속성

• 블루프린트 위젯을 만들다 보면 위젯하나가 여러 개의 컴포넌트들로 구성되며, 상황에 따라 일부 컴포넌트들이 1) 보이지 않게 하거나, 2) 보이지만 클릭은 되지 않도록 하고 싶을 때가 있다. 이럴 때 사용하는 것이 바로 Visibility 속성이다.

Visibility의 위치

• 블루프린트 위젯의 디테일 패널을 보게 되면, Behavior이라는 목록이 있고, 여기에 Visibility가 있다.





Visibility의 종류

• 위 그림과 같이 Visibility의 종류는 5개가 있고, 각 종류의 의미는 아래와 같다.
  • Visible: 위젯이 화면에 보이며, 마우스 클릭, 터치와 같은 히트 테스트에 반응한다.
  • Collapsed: 위젯이 화면에 보이지 않고, 공간 또한 차지하지 않는다. 부모 위젯의 경우 Collapsed로 설정된 컴포넌트를 레이아웃에서 존재하지 않는 것처럼 처리된다. (다른 위젯의 배치를 위해 공간을 확보해야 할 때 유용)
  • Hidden: 위젯이 화면에 보이지 않지만, 공간은 차지한다.
  • Not Hit-Testable: 위젯이 화면에 보이지만, 마우스 클릭, 터치와 같은 히트 테스트에 반응하지 않는다. 이 상태에서 두 가지 세부 옵션으로 나뉜다.
    • Self & All Children: 히트 테스트 비활성화 속성을 현재 컴포넌트와 하위에 있는 모든 위젯들에게 적용한다. (재귀적 비활성화)
      • (공식 문서에선 “HitTestInvisible”)
    • Self Only: 히트 테스트 비활성화 속성을 현재 컴포넌트에만 적용한다.
      • (공식 문서에선 “SelfHitTestInvisible ”)

속성	화면 렌더링	공간 차지	히트 테스트 가능 여부	주요 용도
Visible	✅ (보임)	✅ (차지)	✅ (가능)	기본 상태, 위젯이 완전히 상호 작용 가능한 경우
Collapsed	❌ (사라짐)	❌ (차지하지 않음)	❌ (불가능)	위젯을 완전히 숨기고 레이아웃 공간도 비워야 하는 경우
Hidden	❌ (사라짐)	✅ (차지)	❌ (불가능)	위젯을 숨기지만 레이아웃 공간을 유지해야 하는 경우
Not Hit-Testable(Self & All Children)	✅ (보임)	✅ (차지)	❌ (불가능)	위젯과 모든 자식 위젯을 클릭할 수 없게 만들어 오버레이 등으로 사용할 경우
Not Hit-Testable(Self Only)	✅ (보임)	✅ (차지)	위젯 자신: ❌
자식: ✅	위젯 자체는 클릭 불가하지만, 자식 위젯들은 상호 작용이 가능해야 할 경우





자주 발생하는 실수

• 부모 컴포넌트를 Not Hit-Testable(Self & All Children)으로 해두고 자식 컴포넌트를 Visible로 해놓아도 자식 컴포넌트는 클릭이 되지 않는다.

---

[언리얼] UFUNCTION 지정자BlueprintImplementableEvent, BlueprintNativeEvent

• UFUNCTION에는 위와 같은 이름도 드럽게 긴 두 지정자가 있다.



이 지정자들은 뭘까?

• 간단히 말해 C++에서 사용하는 가상 함수 메커니즘을 C++과 블루프린트 사이에 적용할 때 사용하는 지정자라고 생각하면 된다.
• BlueprintImplementableEvent는 “순수 가상 함수”, BlueprintNativeEvent는 “일반 가상 함수”라고 보면 된다.



더더 자세한 설명

• 블루프린트가 C++ 클래스를 상속받은 자식 클래스라는 것을 명심하고 바라보면 이해가 쉽다.
• BlueprintImplementableEvent(줄여서 BIE)
  • 네이티브 함수(C++ 함수)가 블루프린트로 통신을 보낼 수 있도록 하는 주요한 방법.
  • 위 지정자를 UFUNCTION에 집어넣게 되면 해당 함수는 “순수 가상 함수”와 비슷하게 취급되기 때문에 C++ 에선 정의 부분을 구현하지 않는다.
  • 정의 부분은 블루프린트에서 오버라이드 방식으로 구현할 수 있으며, 오버라이드를 하지 않을 경우 빈 함수가 작동된다.(이 부분이 오버라이드 하지 않으면 객체 생성이 불가해지는 C++가 조금 다름)
  • C++ 클래스를 BP에서 상속받았을때 해당 함수는 function의 override 목록에 추가로 표시된다.
• BlueprintNativeEvent(줄여서 BNE)
  • 위와 같지만, 블루프린트가 함수를 덮어쓰지 않는 경우 호출되는 함수의 기본 네이티브 구현이 있다는 점이 다르다.
  • 위 지정자를 UFUNCTION에 집어넣게 되면 해당 함수는 “일반 가상 함수”로 취급되며, C++에서 정의할 수 있다.
  • 블루프린트에 구현이 없는 경우 일정한 기본 동작이 있었으면 할 때 사용한다. BIE보다 비용이 더 들기에 함수성이 필요한 경우에만 사용한다.
  • BNE를 덮어쓸 때 필요한 경우, 이벤트나 함수 노드에 Add call to parent를 선택하여 네이티브 구현을 호출할 수 있다.
    • 블루프린트에서 오버라이드할때 Super::func()마냥 끌고와 실행시킬 수 있다는 말
  • C++ 클래스를 BP에서 상속받았을때 BIE와 동일하게 function의 override 목록에 추가로 표시된다.





BlueprintNativeEvent로 지정한 함수를 C++에서 정의할 때 주의할 점

• BlueprintNativeEvent는 C++에서 정의를 할 수 있는데, 이 경우 반드시 '[선언된 함수 명]_Implementation’와 같은 이름으로 정의해야 한다.

// someClass.h
UFUNCTION(BlueprintCallable, BlueprintNativeEvent)
void SomeFunction();

// someClass.cpp
someClass::SomeFunction_Implementation(){
//...
}





두 지정자 모두 주의할 점: override 키워드는 적지 않는다.

• 일반 C++에서의 가상 함수는 override 키워드를 사용하는데, 언리얼에서는 블루프린트에서 override 하기 때문인지 두 지정자를 사용할 경우 override 키워드를 적으면 안 된다.





사용 예시: GetToolTipWidget을 오버라이드 해보자

• 언리얼에서는 이미 툴팁 기능을 구현해 두었다. 문제는 이 툴팁 기능을 블루프린트에서 그냥 사용할 경우 Description만 넣을 수 있고 커스텀 위젯을 띄우는 건 안된다. 그래서 언리얼은 “커스텀 위젯을 띄우고 싶으면 이걸 써!”라고 던져준 게 있는데 그게 바로 GetToolTipWidget이다.
• GetToolTipWidget를 적절히 오버라이드 한 경우, 언리얼이 적당히 알아서 잘 툴팁을 띄웠다가 제거한다. 개발자는 그저 띄울 툴팁을 반환하는 코드를 짜면 된다.

GetToolTipWidget 오버라이드 방식을 이용한 툴팁 띄우는 방법



1 - GetToolTipWidget_Implementation을 C++에 정의한다.

• 블루프린트 위젯이 상속받는 C++ 클래스에 아래와 같이 작성하면 된다.
• 코드는 별거 없고, 그냥 CreateWidget으로 툴팁 위젯을 생성한 다음 생성한 위젯을 반환해 주는 것이다.

// SlotWidget.h
public:
    /** 툴팁으로 사용할 위젯 클래스 */
    UPROPERTY(BlueprintReadWrite, EditAnywhere, Category = "Item")
    TSubclassOf<UItemTooltipWidget> TooltipClass;
protected:
    /** 툴팁 반환 */
    UFUNCTION(BlueprintCallable, BlueprintNativeEvent)
    UWidget* GetToolTipWidget() const;

// SlotWidget.cpp
UWidget* USlotWidget::GetToolTipWidget_Implementation() const
{
    if (SlotItem.TemplateId > 0 && TooltipClass)
    {
        UItemTooltipWidget* Tooltip = CreateWidget<UItemTooltipWidget>(GetWorld(), TooltipClass);
        if (Tooltip)
        {
            Tooltip->Init(SlotItem); // 아이템 정보 전달
            return Tooltip;
        }
    }

    return nullptr;
}



2 - 블루프린트에서 띄울 툴팁 클래스를 설정해 준다.

• C++ 코드에서 띄울 툴팁을 설정하는 부분이 있었다.(ToolTipClass) 요거를 블루프린트 디테일 텝에서 기본값으로 미리 만들어둔 툴팁 위젯을 설정한다.



3- 컴포넌트에 ToolTipWidget 바인드

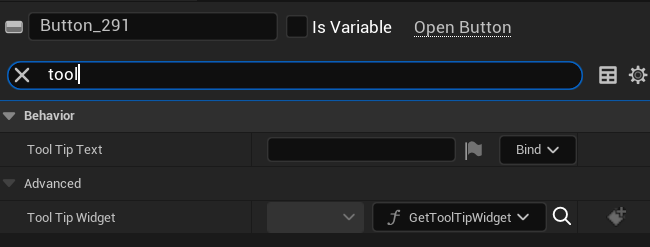

• 디자인 탭에서 툴팁을 띄울 컴포넌트를 선택하고, tooltip을 디테일 패널에서 검색한다. 여기서 바인드를 누르고 create bind를 해서 바인딩한다.

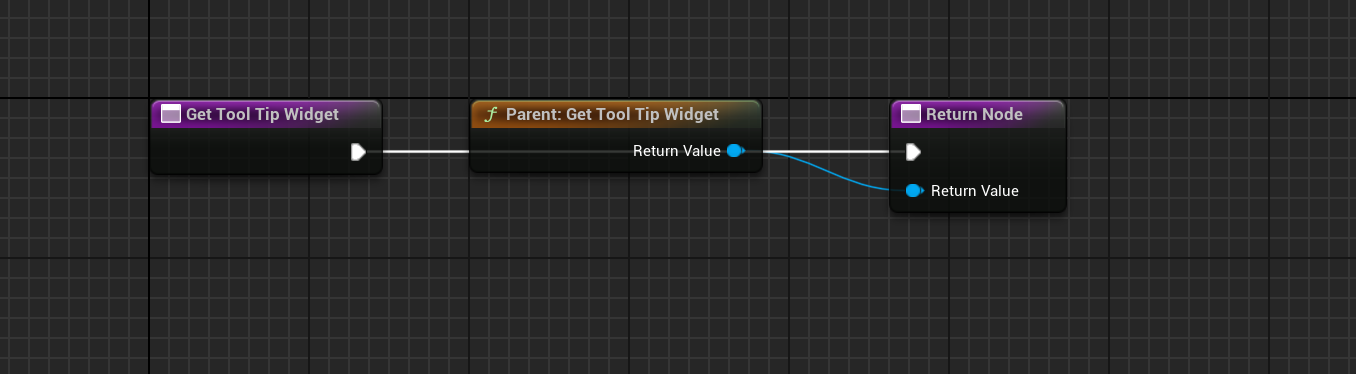

4 - 그래프 탭에서 부모 클래스의 GetToolTipWidget(그러니까 위에서 만든 C++ GetToolTipWidget_Implementation)을 호출하도록 한다.

• 대충 그래프가 이렇게 되어있으면 된다.

---
